發布日期：2020-10-18 01:44:16 作者：森菱儀表來源：www.diandianvip.com 瀏覽：5954

　　一、概述

　　Z-500塑管流量計是我廠應市場需求自主研制開發的新產品，主要部件：錐管材料為聚碳酸酯(PC)或AS管,上下聯接件為聚氯乙烯(PVC)或尼龍,浮子材料由不銹鋼或ABS制成。連接方式多種有PVC,插接管連接,內外螺紋連接及面板安裝。

　　二、特點

　　Z-5015~Z-5065四種規格可配報警開關。

　　工作壓力: 0.6MPa 　溫度: 60℃ 　精度: ± 5% “O”型圈材料: EPDM

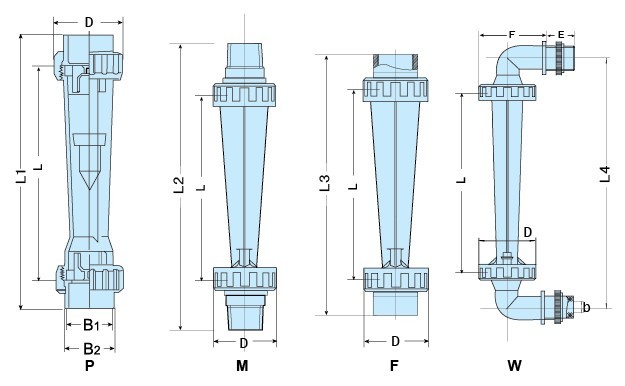

　　三、外形尺寸圖

型號	L	D	插管（P）			外螺紋（M）	內螺紋（F）	彎管（W）				重量
			L1	B1	B2	L2	L3	L4	E	F	b
Z-5008	99	42	146	20	26	170		153	27	55	ø12	0.15
Z-5008C	160	51	210	20	26	230	209	235	27	55	ø13	0.2
Z-5015	135	51	180	20	26	210	183	205	27	55	ø13	0.2
Z-5025	170	59	226	32	39	253	228	267	35	83	ø20	0.4
Z-5032	223	72	287	40	49	317	287	330	40	95	ø26	0.65
Z-5050	290	100	375	63	73	400	370	440	40	120	ø45	2.5
Z-5065	325	120	420	75	89		423					3.5

　　四、規格

型號	液體		管連接	外螺紋	內螺紋	彎管（W）
	GPM	LPM
Z-5008	0.1~1	0.5~4	ø20	1/2"G 1/2"NPT		1/2"NPT 1/2"G
	0.2~2	1~7
	0.5~5	1.8~18
Z-5008C	0.1~1	0.5~4	ø20	1/2"NPT 3/4"NPT	1/2"G	1/2"NPT 1/2"G
	0.2~2	1~7
	0.5~5	1.8~18
Z-5015	0.25~2.5	1~10	ø20	1/2"NPT 3/4"NPT	1/2"G	1/2"NPT 1/2"G
	0.5-5	1.8~18
	0.8-8	3~30
Z-5025	0.8-8	3-30	ø32	3/4"NPT	3/4"NPT 3/4"G	3/4"NPT 3/4"G
	1-10	4-40
Z-5032	1.2~12	5-50	ø40	1"NPT	1"NPT 1"G	1"NPT 1"G
	2-20	8-80
	2.5-25	10-100
Z-5050	2.5-25	10-100	ø63	2"NPT	2"NPT 2"G	2"NPT 2"G
	5-45	20-180
	7-70	25-250
Z-5065	25~110	80-400	ø75		2½"NPT
	40-160	150-650
	50~250	200-1000
Z-50100	12~60(m3/h)		ø110	中心孔距180mm 8-ø18
	18~90(m3/h)
	20~120(m3/h)
Z-50125	25~150(m3/h)		ø110	中心孔距210mm 8-ø18
	30~180(m3/h)
